Подсвечник для культовых сооружений

Название	Подсвечник для культовых сооружений
Разработчик (Авторы)	Еремкин А.И., Аверкин А.Г., Пономарева И.К., Петрова К.А., Багдасарян А.Г.
Вид объекта патентного права	Полезная модель

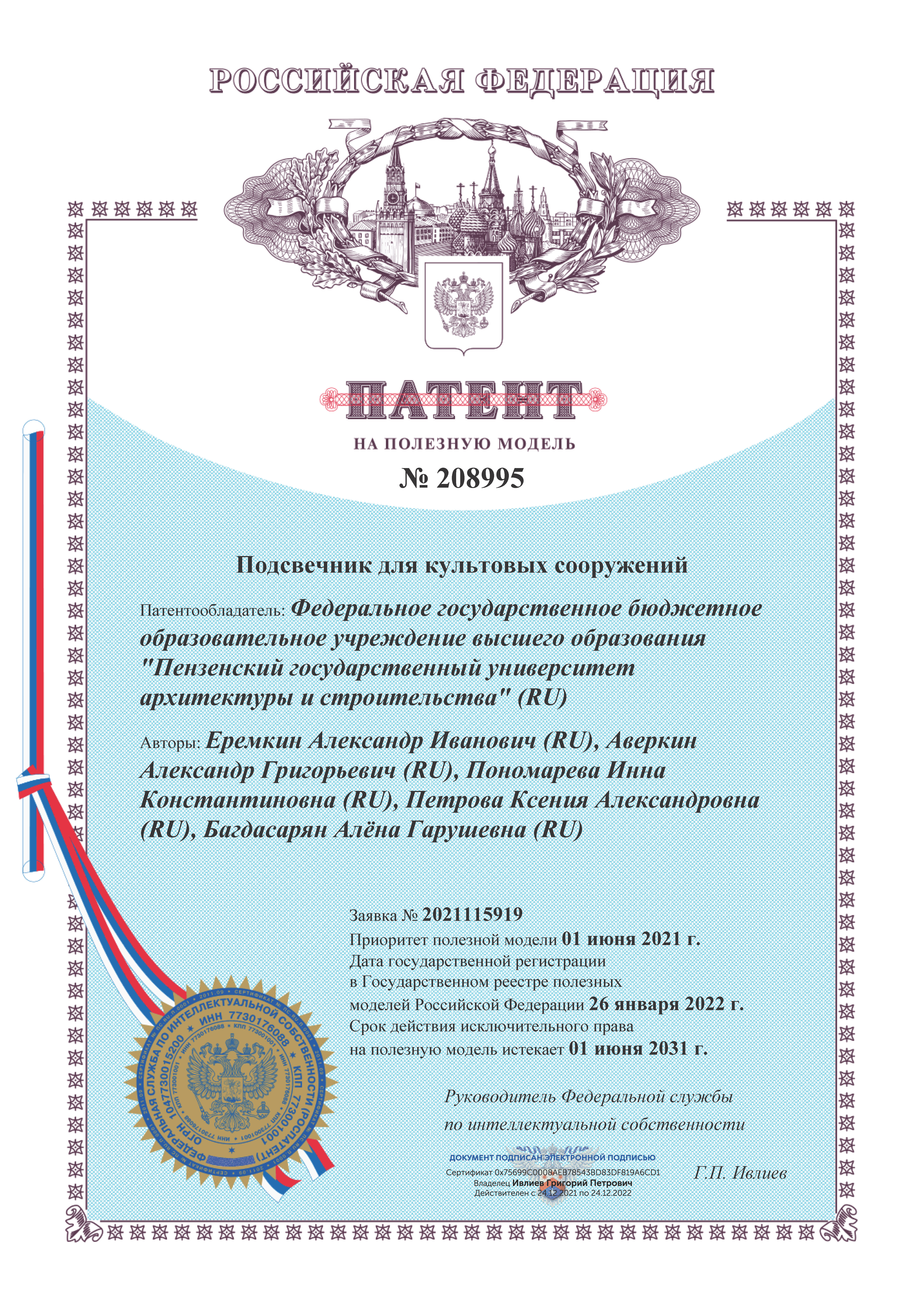

Регистрационный номер	208995
Дата регистрации	26.01.2022
Правообладатель	Федеральное государственное бюджетное образовательное учреждение высшего образования "Пензенский государственный университет архитектуры и строительства"
Область применения (класс МПК)	A47G 33/00 (2006.01) F21V 35/00 (2006.01)

Описание изобретения

Предлагаемая полезная модель относится к области религиозных и ритуальных обрядов, проводимых в церквях и храмах.

Из уровня техники известен подсвечник [1], включающий основание, имеющее опоры в нижней части, и последовательно установленные на основании цоколь, нижнюю вставку, среднюю вставку, с установленными на ее торцах нижним и верхним фланцами, верхнюю вставку, тарельчатую деталь, подставку с держателями свечей различного диаметра, характеризуется тем, что подсвечник снабжен несущей стойкой, состоящей из стержня и основания, скрепленных между собой первым разъемным соединением, при этом сверху на основание опирается цоколь, на который последовательно установлены все детали подсвечника, при этом подставка с держателями свечей крепится к верхнему концу стержня вторым разъемным соединением с одновременным зажимом всех деталей, установленных между основанием и крепежной деталью, используемой на верхнем конце стержня.

К недостаткам указанного устройства относится отсутствие снижения выделяемого свечами дыма, копоти и иных остаточных продуктов горения, которые в результате горения свечей попадают на стены помещения, потолок, иконы, загрязняют их, а также в помещении загрязняется воздух от дыма и становится тяжелее дышать.

Наиболее близким, по мнению заявителя, является патент Болгарии [2], в котором описывается подсвечник, состоящий из:

- четырех оснований, имеющих опоры в нижней части;

- последовательно установленных на основания, вставку-кожух, выполненную из прямоугольных рам в форме параллелепипеда;

- подставку для свечей различного диаметра;

- подсвечника, снабженного несущей стойкой, опирающейся на основание;

Подсвечник снабжен системой сбора и отвода дыма, которая удерживается несущими стойками над подставкой для свечей. Она выполнена в виде отражателя, имеющего форму купола с отверстием, в верхней части которого может быть расположен вентилятор. Кроме того, отражатель через отверстие соединен с трубой, отводящей дым из помещения.

Недостатками вышеуказанной полезной модели является следующее:

- в случае соединения дымоотвода с отражателем размещение подсвечника возможно только около стен; архитектурные объекты, в которых размещаются подсвечники, имеют огромную историческую ценность и разрушение стен для внедрения дымоотвода и осуществления вытяжки, неприемлемо.

- наличие шума (механического, аэродинамического), возникающего при работе вентилятора и вызывающего дискомфорт у присутствующих людей (прихожан);

- снижение эффективности очистки внутреннего воздуха в отражателе при отсутствии вентилятора в системе сбора и отвода дыма.

Предлагаемой полезной моделью решается задача радикальной очистки внутреннего воздуха от остаточных продуктов горения свечей из-за наличия и расположения определенным образом конструктивных элементов подсвечника, также наличия системы сбора и отвода дыма, не вызывающей дискомфорт у присутствующих людей (прихожан).

Технический результат достигается тем, что подсвечник содержит основание, несущую стойку, опирающуюся на основание, внутри которых по центру выполнен вертикальный канал, на несущей стойке закреплена столешня для свечей, отличающийся тем, что над столешней для свечей при помощи четырех стоек установлен вытяжной купол, в объеме которого по центру вертикально расположена труба, нижняя часть которой размещена соосно по центру вертикального канала внутри несущей стойки и основания подсвечника и приспособлена для входа в отверстие в полу, соединённое с вытяжной системой. Также поверхность вертикальной трубы может быть перфорирована в объеме купола.

Схема предлагаемого подсвечника представлено на фиг.

Позиции на фиг. обозначают:

1 - несущая стойка; 2 - основание подсвечника; 3 - столешница (подставка) для свечей; 4 - держатели свечей; 5 - свечи; 6 - стойки; 7 - купол; 8а - верхняя часть вертикальной трубы; 8б - нижняя часть вертикальной трубы; 9 - крепежный элемент подсвечника к полу; 10 - пол помещения; 11 - отверстие в полу.

Подсвечник содержит одну несущую стойку 1, опирающуюся на основание 2, последовательно установленные на несущей стойке столешню (подставка) для свечей 3, над ней - зонт отражатель в форме купола 7, содержащего вертикальную трубу, верхний открытый конец которой 8а расположен по центру купола 7, вертикальная труба встроена соосно внутри несущей стойки 1, ее нижний конец 8б входит в отверстие пола помещения 10. Основание подсвечника 2 при помощи крепежного элемента (ов) подсвечника 9 жестко закреплен к полу 10.

Подсвечник работает следующим образом.

При горении свечи (свечей) дым и копоть с горячим воздухом поднимаются вверх и попадают в объем купола 7, откуда засасываются через верхний открытый конец вертикальной трубы 8а, встроенную соосно внутри несущей стойки 1, движутся по вертикальной трубе сверху вниз (показано стрелками на фиг.), поступают по ней через отверстие в полу в вытяжную систему с механическим побуждением (на фиг. не показана), расположенным под полом помещения 10, откуда выбрасываются в наружный атмосферный воздух, обеспечивая комфорт для людей (прихожан) в процессе религиозных и ритуальных обрядов, проводимых в церквях и храмах.

Таким образом, достоинством заявляемой полезной модели - подсвечника является повышение эффективности очистки внутреннего воздуха от дыма, копоти и иных остаточных продуктов горения от свечей путем локализации загрязненного воздуха при помощи конструктивного исполнения подсвечника, обеспечить комфортные условия для людей, а также предотвратить загрязнение внутренней поверхности стен, сводов и церковных святыней (икон, иконостасов и пр.) при сохранении необходимой тишины в церквях и храмах.

Источники информации

1. Патент RU 26336 U1, F21V 35/00, опубл. 04.06.2002.

2. Патент BG 1299 U1, F21V 35/00, опубл. 05.06.2009.

Формула полезной модели

1. Подсвечник для культовых сооружений содержит основание, несущую стойку, опирающуюся на основание, внутри которых по центру выполнен вертикальный канал, на несущей стойке закреплена столешница для свечей, отличающийся тем, что над стоолешницей для свечей при помощи четырех стоек установлен вытяжной купол, в объеме которого по центру вертикально расположена труба, нижняя часть которой размещена соосно по центру вертикального канала внутри несущей стойки и основания подсвечника и приспособлена для входа отверстие в полу, соединенное с вытяжной вентиляцией.

2. Подсвечник по п. 1, отличающийся тем, что в объеме вытяжного купола боковая поверхность вертикально расположенной трубы перфорирована.
